V novostavbe bytového domu slúži ako zdroj tepla odpadová voda

Tepelné čerpadlá v suteréne berlínskej bytovky, ktoré poháňa verejná kanalizácia sú také účinné, že na ne pripojili aj okolité budovy.

V novostavbe bytového domu slúži ako zdroj tepla odpadová voda

Foto: Piqsels

Pre bytový dom v berlínskej štvrti Karlshorst slúži ako zdroj vykurovania a prípravy teplej vody zostava šiestich veľkokapacitných tepelných čerpadiel s vykurovacím výkonom 600 kW. Tieto využívajú teplo z odpadovej vody prúdiacej cez tlakovú kanalizáciu, ktorá vedie pod vedľajšou cestou.

„Potrubný systém je nainštalovaný na dĺžke takmer 80 metrov. Odpadová voda s teplotou približne 12 až 20 °C je vedená cez vnútorné potrubie s priemerom 90 cm. Cez priestor so šírkou približne 40 mm, ktorý je medzi vnútornou a vonkajšou rúrou s priemerom necelý meter sa pomocou vody privádza teplo do výmenníka tepla. Odpadová voda sa ochladzuje maximálne o 2 °C,“ vysvetlil pre blog Stiebel Eltron Franz Müller, inžinier stavebného bytového družstva EVM Berlin eG, ktorý bol zodpovedný za vedenie projektu.

Za využitie tohto odpadového tepla platí bytové družstvo berlínskym vodárňam, ktoré túto verejnú potrubnú sieť prevádzkujú symbolický poplatok.

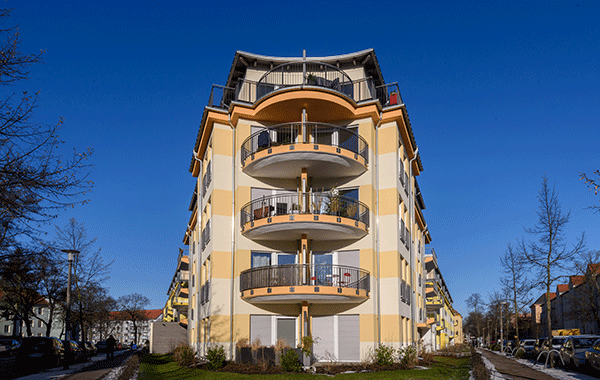

Novostavba bytového domu v Berlin-Karlshorst. Foto: Stiebel Eltron

Vďaka vysokej efektivite tepelných čerpadiel, ktoré garantujú dobré vstupné teploty očakávame vysoké ročné výkonové číslo – z 1 kWh energie získame vďaka tepelným čerpadlám viac ako 6 kWh tepla. V porovnaní s konvenčným plynovým vykurovaním tak celkovo vieme ušetriť ročne 35 ton CO2,“ povedal pre blog Gunnar Wilcke z firmy STIEBEL ELTRON, ktorý systém navrhol.

Príprava teplej vody prebieha priamo v bytoch pomocou elektronicky riadeného prietokového ohrievača. V novostavbe sa nachádza 78 bytov, ktoré boli realizované v súlade s nariadením o energetickej hospodárnosti z roku 2014.

Ako podpora vykurovacieho systému slúži okrem zostavy tepelných čerpadiel Stiebel Eltron WPF 66 aj plynový kondenzačný kotol, ktorý je však určený len na núdzovú prevádzku počas vykurovacej špičky.

Počas bežnej prevádzky postačuje na pokrytie 100 % potreby vykurovacej energie budovy energia získaná z tepelných čerpadiel. Byty sú vykurované prevažne podlahovým vykurovaním, pre ktoré je postačujúca vstupná teplota 35 °C, ideálna pre efektívnu prevádzku tepelných čerpadiel.

Elektronicky riadený prietokový ohrievač. Foto: Stiebel Eltron

S myšlienkou využiť teplo z odpadovej vody ako zdroj energie na vykurovanie sa pohrával Jürgen Lang z berlínskej projektovej kancelárie Lang už od začiatku projektu v roku 2011.

Projektanti nezaváhali najmä po zistení, že priamo v susediacej cestnej komunikácii je vyznačené potrubie odpadovej vody a pustili sa do konzultácii s vodárňami.

V budove sa okrem bytov nachádza aj klientské centrum a kancelária stavebného bytového družstva. Celý komplex sa delí o jeden spoločný zelený vnútorný dvor.
